Каталог деталей - Дополнительная информация

Содержание для серийного номера двигателя (ESN): 87011755

Электронный каталог деталей - дополнительная информация
Вариант исполненияГруппаГрафическая информацияМикрофишаДата
EH950813.02.3eh953zzT26-MAR-02
Двигатели4B3.9, ISBE CM2150, ISD4.5 CM2150, QSB6.7 M CM2250, ISF3.8 CM2220 F103, QSB6.7 CM2250 EC, ISB 5.9 G CM2180, ISBE CM800, ISF3.8 CM2220 AN, ISB6.7 CM2250, B4.5 RGT, ISF2.8 CM2220 F101, B5.9 G, QSB3.9 30 CM550, QSB5.9 30 CM550, G3.9, ISD6.7 CM2150 SN, QSB6.7 CM2250, ISF2.8 CM2220 EC, ISF3.8 CM2220 IAN, B6.7S, QSB7-DM CM850, ISB6.7 CM2350 B101, ISB CM850, ISBE4 CM850, ISF3.8 CM2220, B4.5, ISB CM2150, ISF2.8 CM2220 AN, ISB6.7 CM2150 SN, QSB6.7 CM850, B5.9 G CM558, B4.5S, ISB6.7 CM2150 SQ, 6B5.9, ISB4.5 CM2150, B5.9 GAS PLUS CM556, ISF2.8 CM2220 IAN, QSB4.5 30 CM550, ISB4.5 CM2150 SN, QSB5.9 CM850, ISB CM550, ISF2.8 CM2220, QSB4.5 CM850, QSB5.9 44 CM550, F3.8 F102, B GAS INTERNATIONAL CM556, B5.9 LPG PLUS CM556, QSB4.5 CM2250 EC
МАЛЫЙ | СРЕДНЯЯ | БОЛЬШОЙ

Add Part to CartRef NoPart NumberPart NameRequiredRemarks

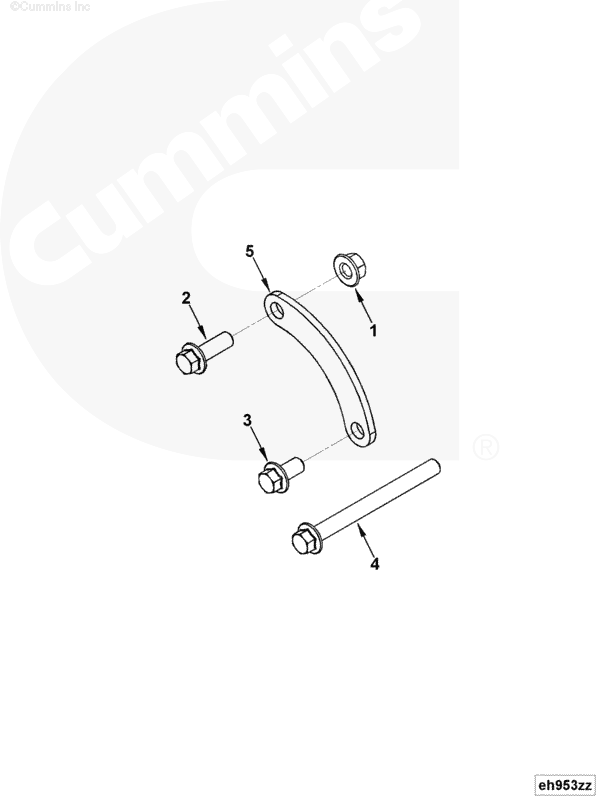

  EH9508Alternator Mounting Alternator Mounting
     Alternator
     Manufacturer/Model:
     Bosch Ncb1/Ncb2
     Support Type: 81 mm Spool
     Alternator
     CL of Engine (mm): -272.2
     CL of Crank (mm): 250.7
     Alternator Pivot (Spool/Lug)
     Location:
     CL of Engine (mm): 210.5
     CL of Crank (mm): 179.5
     FFOB (mm): N/A
     Alt Pulley Diameter (mm):
     56.03
     Over Balls: 2.5
     1st Pulley Groove From FFOB
     (mm): 51.78
     Pulley Groove Profile:
     Poly-V 8 Rib "K"
     Altitude Drive Ratio: 3.4:1
     Required Drive Pulley
     Diameter: 173.76
     Over Balls: 2.5
     Refrigerant Compressor
     Mounting Provision: No
     Refrigerant Compressor
     Support Type: N/A
     Refrigerant Compresoor Spool
     Mounting (mm):
     CL of Engine: N/A
     CL of Crank: N/A
     FFOB (mm): N/A
     Refrigerant Compressor
     Pulley Drive Groove From FFOB
     (mm): N/A
     Tensioner Pulley Diameter: 85
     Over Balls: N/A
     Tensioner Pivot Location
     (mm):
     CL of Crank (mm): 80
     CL of Engine (mm): -215
     Tensioner Pulley Location
     (mm):
     CL of crank (mm): 171.2
     CL of Engine (mm): -241.6
13093828Nut, Hexagon Flange1M10 X 1.50
23903112Screw, Hex Flange Head Cap1M10 X 1.50 X 30
33903990Screw, Hex Flange Head Cap1M10 X 1.50 X 20
43922863Screw, Hex Flange Head Cap1M10 X 1.50 X 110
54893840Brace, Alternator1
