Cummins QuickServe Online

Каталог деталей - Дополнительная информация

Содержание для серийного номера двигателя (ESN): 87011755

Электронный каталог деталей - дополнительная информация

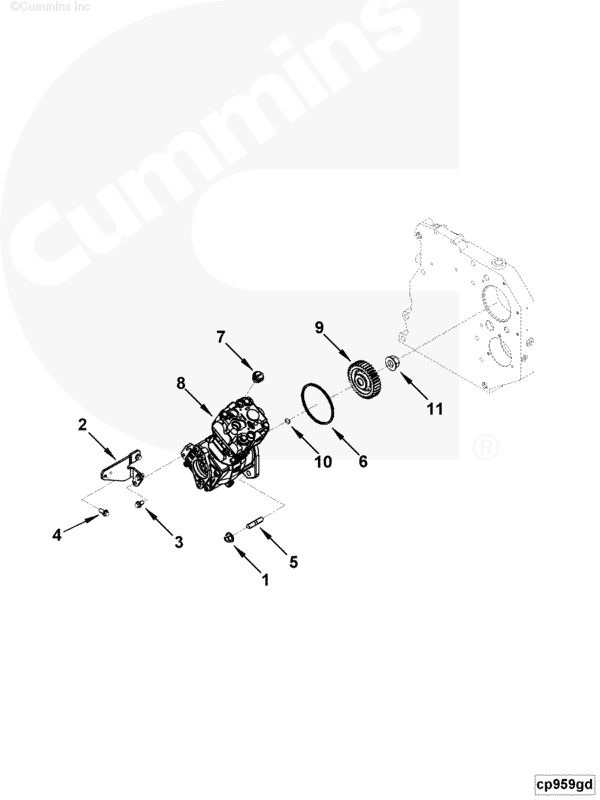

Вариант исполненияГруппаГрафическая информацияМикрофишаДата
CP9515-0212.01cp959gdT04-FEB-04
Двигатели4B3.9, ISBE CM2150, ISD4.5 CM2150, QSB6.7 M CM2250, ISF3.8 CM2220 F103, QSB6.7 CM2250 EC, ISB 5.9 G CM2180, ISBE CM800, ISF3.8 CM2220 AN, ISB6.7 CM2250, B4.5 RGT, ISF2.8 CM2220 F101, B5.9 G, QSB3.9 30 CM550, QSB5.9 30 CM550, G3.9, ISD6.7 CM2150 SN, QSB6.7 CM2250, ISF2.8 CM2220 EC, ISF3.8 CM2220 IAN, B6.7S, QSB7-DM CM850, ISB6.7 CM2350 B101, ISB CM850, ISBE4 CM850, ISF3.8 CM2220, B4.5, ISB CM2150, ISF2.8 CM2220 AN, ISB6.7 CM2150 SN, QSB6.7 CM850, B5.9 G CM558, B4.5S, ISB6.7 CM2150 SQ, 6B5.9, ISB4.5 CM2150, B5.9 GAS PLUS CM556, ISF2.8 CM2220 IAN, QSB4.5 30 CM550, ISB4.5 CM2150 SN, QSB5.9 CM850, ISB CM550, ISF2.8 CM2220, QSB4.5 CM850, QSB5.9 44 CM550, F3.8 F102, B GAS INTERNATIONAL CM556, B5.9 LPG PLUS CM556, QSB4.5 CM2250 EC
МАЛЫЙ | СРЕДНЯЯ | БОЛЬШОЙ

Add Part to CartRef NoPart NumberPart NameRequiredRemarks
  CP9515-02Air Compressor Air Compressor
     Engine Family: "B" Series
     Engine Cylinders: 6
     Compressor
     Manufacturer/Model: Knorr-
     Bremse
     Cooling Method: Water
     Coolant Supply Port Size
     Coolant Supply Port Location
     CL of Engine to CL of
     Coolant Supply Port
     CL of Crank to CL of
     Coolant Supply Port
     FFOB to CL of Coolant Supply
     Port
     Coolant Drain Port Size
     Coolant Drain Port Location
     CL of Engine to CL of
     Coolant Drain Port
     CL of Crank to CL of
     Coolant Drain
     Port
     FFOB to CL of Coolant Drain
     Port
     Compressor Drive Type
     Drive Ratio To Engine Speed:
     1:01
     CPR Max Speed
     CPR Front Flange: SAE "B"
     (5.570)
     CPR Mounting
     CPR Mounting Bolt Circle
     Diameter
     CPR Rear Flange
     CL of Engine to CL of Rear
     Flange: DIN
     CL of Crank to CL of Rear
     Flange
     FFOB to CL of Rear Flange
     Compressor Rear Flange
     Thread
     Rear Drive Type
     Max. Drive Thru Torque
     (LBSFT)
     Rear Support Mounting
     Location From FFOB
     Turbocharged
     Air Inlet Port Size
     Air Inlet Port Location
     CL of Engine to CL of Air
     Inlet Port
     CL of Crank to CL of Air
     Inlet Port
     FFOB to CL of Air Inlet Port
     Air Discharge Port Size
     Air Discharge Port Location
     CL of Engine to CL of Air
     Discharge Port
     CL of Crank to CL of
     Air Discharge Port
     FFOB to CL of Air Discharge
     Port
     Compressor Lube Oil Return
     Oil Return Size
     Oil Return Location
     CL of Engine to CL of Oil
     Return Port
     CL of Crank to CL of Oil
     Return Port
     FFOB Block to CL of Oil
     Return Port
     Compressor Length
     Compressor Mounting Angle
     # of Governor Ports Provided
     Governor Port Mounting
     Governor Port Connection
     Governor Port Location
     CL of Engine to CL of
     Governor Port
     CL of Crank to CL of
     Governor Port
     FFOB to CL of Governor Port
     Preliminary Info to Set up
13279043Nut, Hexagon Flange2M12 X 1.75
 23971521Brace, Air Compressor1
33900629Screw, Hex Flange Head Cap2M8 X 1.25 X 16
43900630Screw, Hex Flange Head Cap2M8 X 1.25 X 20
53905371Stud2
63906252Seal, Rectangular Ring1
73930881Plug, Threaded1
83971519Compressor, Air1
93971520Gear, Accessory Drive1
104895710Seal, O Ring1
113287893Nut, Regular Hexagon1
